ДКД

Многофункциональная система управления потоком газа ДКД-N-100÷500 предназначена для управления в автоматическом и ручном режимах потоком газообразных и жидких продуктов. Она разработана на базе многопоточного дискретного клапана-дросселя (ДКД) и микроконтроллера, реализующего импульсное электропневмоуправление.

Условное обозначение разработки: ДКД - N - D1/D2, где: · N - число дискретных уровней (ступеней); · D1/D2 - диаметр подсоединительного патрубка на входе / выходе.

Область применения - взрывоопасные зоны классов В-1а, В-1б, В-1г, где по условиям эксплуатации возможно образование взрывоопасных смесей горючих газов и паров с воздухом, относящихся к категории IIA и группам Т1, Т2, Т3 и Т4.

Тип клапана-дросселя – многопоточный с дискретным (ступенчатым) изменением площади проходного сечения, нормально закрытый при транспортировке и монтаже с импульсным электропневмоуправлением каждым запорным клапаном. Привод клапана совмещен с запорным поршнем.

Функции, выполняемые многофункциональной системой при давлении газа на входе ДКД более 0,5 МПа:

• регулятор расхода с ограничением давления на выходе;
• регулятор давления с ограничением расхода и давления на выходе;
• автономный регулятор давления;
• исполнительный орган системы управления высшего уровня (телеметрической и др.);
• отсекатель при превышении максимально допустимого значения давления за собой;
• дискретный программный дроссель и пускоотсечной клапан в режиме ручного дистанционного электрического управления;
• дискретный программный дроссель и пускоотсечной клапан в режиме ручного механического управления без электропитания;
• регулируемый дроссель и обратный клапан при "обратном" перепаде давлений на ДКД и утилизации импульсного газа в СВЕЧУ.

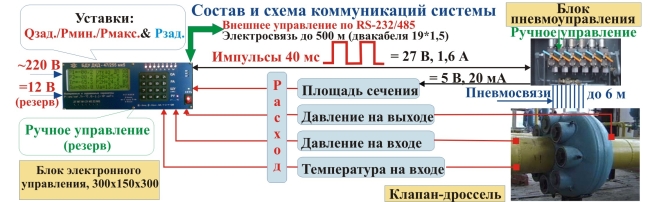

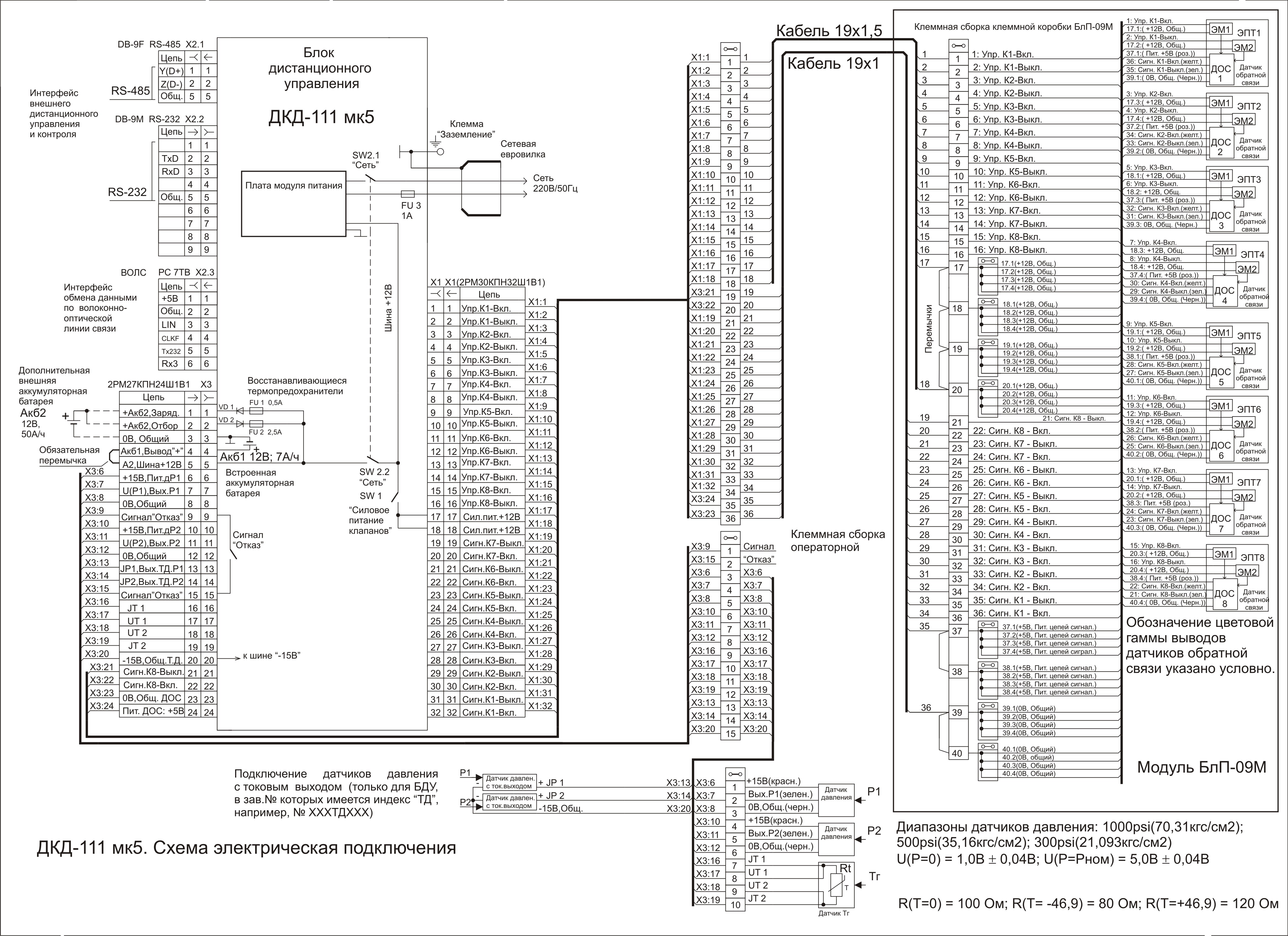

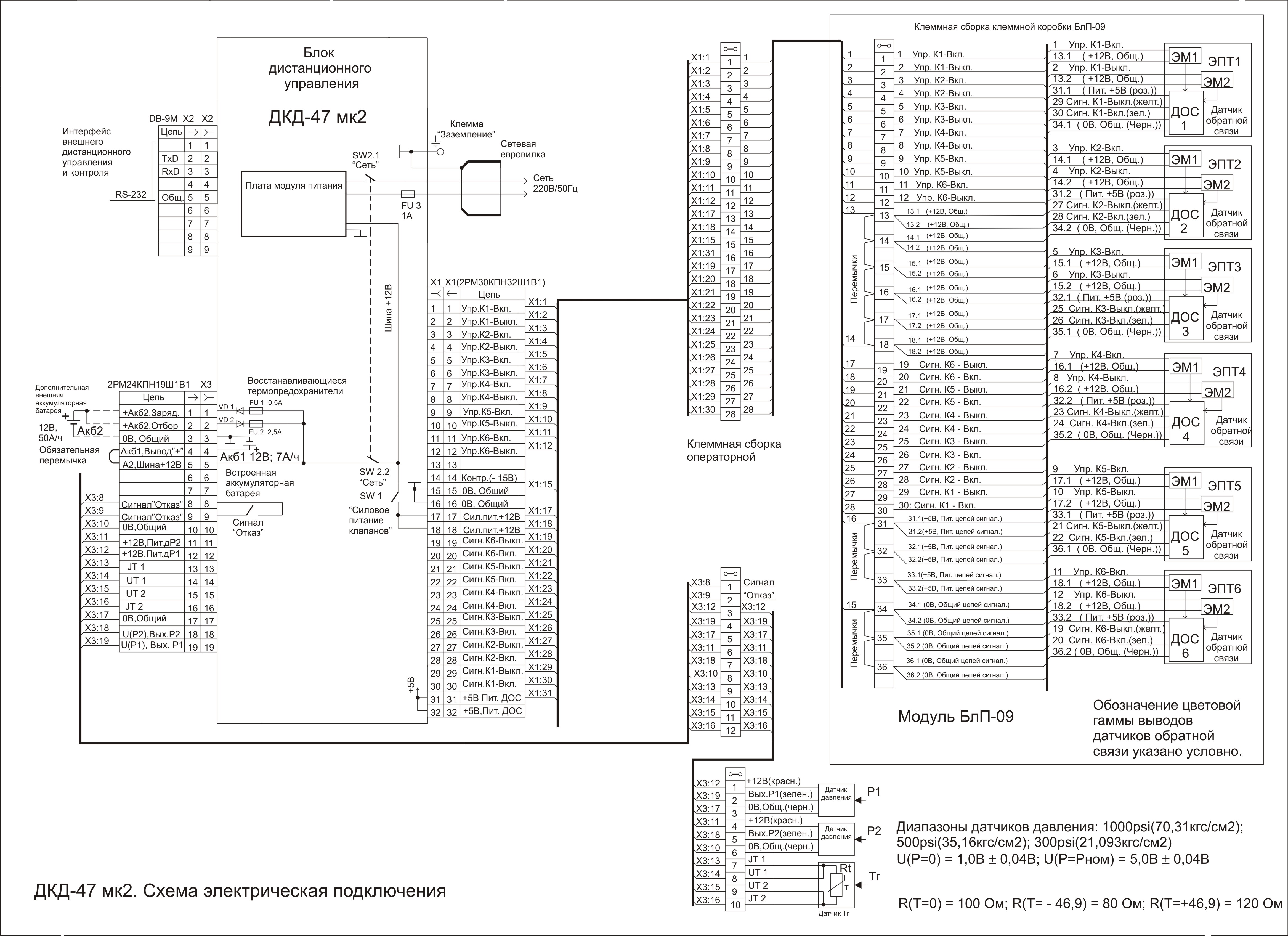

Состав многофункциональной системы:

• ДКД - клапан-дроссель с двухпозиционными запорными клапанами;
• БДУ - блок дистанционного управления - регулятор с органами ручного управления сечением ДКД и средствами отображения информации о функционировании;
• БПУ - блок пневмоуправления, включающий: клеммную коробку, двухпозиционные трехпроходные электропневматические триггеры с ручками механического управления и концевыми сигнализаторами состояния ОТКРЫТО / ЗАКРЫТО, фильтр, технологические краны подвода импульсного газа и его утилизации в СВЕЧУ или на ВЫХОД ДКД;
• многожильный кабель связи БДУ с БПУ (обеспечивает Заказчик);
• датчики для работы в режиме регулятора давления / расхода газа.

Возможные сферы использования многофункциональной системы управления потоком жидкостей и газов:

• промысловые, магистральные и распределительные трубопроводные нефтегазовые системы;
• объекты нефтегазопереработки;
• газо-, нефтехимические комплексы;
• системы городского газоснабжения - для целей регулирования расхода и давления, редуцирования и аварийного отключения потока газа;
• ТЭЦ - для целей регулирования расхода и давления в паровых и водяных системах, редуцирования давления и аварийного отключения потока пара и воды (клапан имеет автоматическую защиту от гидроудара);
• системы паро- и теплоснабжения - для целей регулирования расхода и давления, а также аварийного отключения потока пара и горячей воды;
• системы водоснабжения - для аварийной отсечки потока воды.
